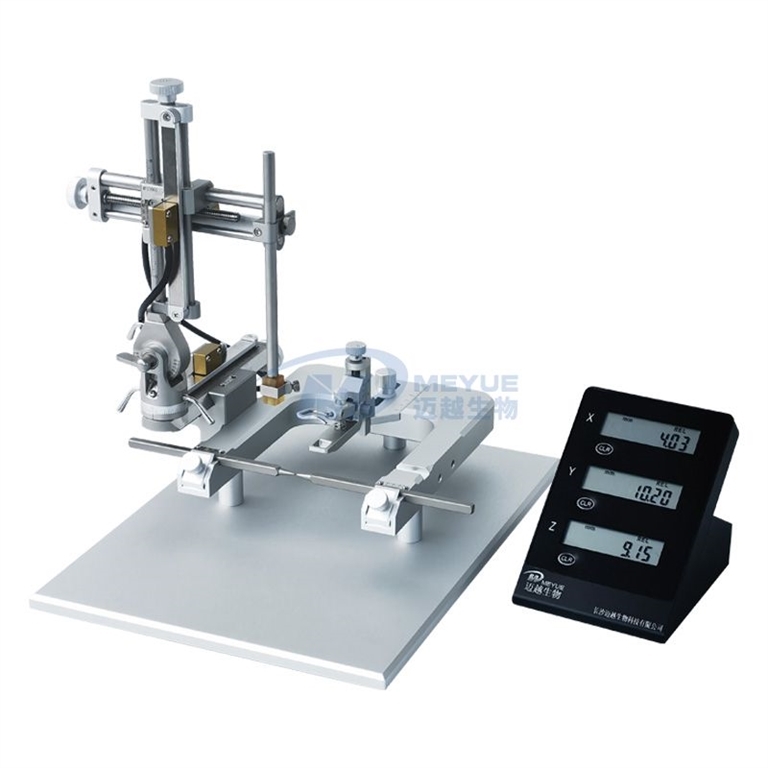

标准型数显脑立体定位仪

       脑立体定位仪是用于对实验动物进行脑部定位并固定的装置。实验时首先利用脑定位仪来固定动物的头部，使其不发生任何相对移动，然后利用动物颅骨外面的标志或其它参考点所规定的三度坐标系统，并根据实验动物的脑定位图谱，来确定大脑皮层下某些神经核团，如海马区的位置，以便在非直视暴露下对所研究的神经核团进行定向的刺激、破坏、注射药物、引导定位等操作。可用于帕金森氏病动物模型建立、癫病动物模型建立、脑内肿瘤模型建立、学习记忆、脑内神经干细胞移植、脑缺血等研究。

典型应用

技术参数

1.适用于大小鼠等脑部定位

2.在原有标准型脑立体定位仪的三维操作臂上增加了位移传感器和LCD数字显示屏

3.X、Y、Z三坐标移动范围0-80mm，读数精度10um；LCD屏上直接读取数据，可降低人为读数错误风险、提高精准度

4.X、Y、Z三轴移动距离可在LCD显示屏上实时显示，用户无需前后查看数据，可直接读取X、Y、Z轴移动距离

5.X、Y、Z三轴坐标可在显示屏上任意位置点归零，可在Bregma点根据图谱直接进行定位，避免二次读数及计算，简化了实验操作过程

6.使用LCD屏显可实现在低光照条件下进行手术，适用于阅读游标刻度受限的昏暗环境

7.可进行三维空间的准确定位以及角度的旋转调节

8.垂直方向可180度旋转并随时锁定任意位置

9.垂直锁紧和定位钮分离,保证任意角度的精确操作，精确设计的侧向旋转操作空间

10.特殊工艺处理的刻度部件,消除读数产生的疲劳感，动物适配器头部采用曲线设计弹簧结构压紧，不伤害动物头部结构组织又达到固定目的

11.耳杆采用压板方式同时增设了弹簧；左右对称向中间推进两边读数一致

12.可配套微量注射泵、显微摄像装置、颅钻、电极等精确定位

13.可选配不同动物适配器大鼠、小鼠、猫、兔、壁虎及豚鼠等

14.简洁、精巧的外观，方便、灵活的安装和调节方式

15.选用进口传感器和显示屏，质量稳定可靠，不会因环境潮湿或进水等情况导致显示异常

16.数字显示屏采用抠盖电池盒，不需工具即更换电池，使用电池供电避免了电子噪声和电磁干扰，可适用于电生理实验

17.防止误操作，Y向增加一键锁紧机构（防止实验中途误操作）

18.旋转座一键归零位设计（保证十字臂垂直度）

配置清单

可搭配

       M5126手动微量注射泵由夹持杆、V型夹、夹持环、夹持头精密微分筒（精度1格0.01mm）组成，并在夹持头三个方位雕刻V型槽有利于注射针头或电极的夹持导向作用，夹持头PEI材质具有电绝缘性能、耐辐照性能、耐高低温及耐磨性能，并可透过微波。PEI还有良好的阻燃性、抗化学反应以及电绝缘特性。用于微量注射器给药实验，可以同时固定注射器针筒和针头，注射器的夹持更稳定，注射器针筒夹持范围3mm-12mm，注射器针头夹持范围0.3mm-1.5mm。

       在脑立体定位仪操作中，经常需要对动物进行微量注射，可以采用手动型微量注射泵，使用方便，直接将注射器针筒安装到夹持器，通过微推进器控制注射器活塞的精确移动，直接对实验动物注射或回收液体，避免了采取导管方式产生的误差。该注射泵兼容大部分进口和国产微量注射器（1ul-100ul），推进的位移精度为10μm（也就是每旋转1个小格，注射器活塞前进10um），可推进距离25mm。

       本品是M5120注射夹持器升级经济款；与较复杂的电子控制型脑立体定位仪微量注射泵相比，手动微量注射泵价格便宜、操作方便简捷。

订购信息

        M5258微量实验室注射泵，高清触控屏操作，Ditronstep微步控制系统，静音设计，配合脑定位仪或者显微操作仪进行动物实验应用。

技术参数

1.工作模式：灌注、抽取、灌注/抽取、抽取/灌注、连续、多次灌注

2.触控显示：800*480 5寸高清触控屏，易操作，信息清晰明了

3.语言种类：中文和英文，2种语言可选

4.最大行程：70mm

5.行程控制精度：误差≤±0.1%

6.进样器规格：0.5μL～1000 μL

7.线性推力：≥25N

8.线速度范围：0.12μm/min ～121.92mm/min

9.步进分辨率：0.190μm/μstep

10.在线调速：运行过程中当前流速可调

11.校准功能：支持注射器校准，并存储校准系数

12.注射器选择：内置国内外主要厂商，主要型号注射器可选择，且支持自定义

13.参数设置：液量、流速、灌注时间、抽取时间、间隔时间、灌注次数可设且存储

14.上电运行：掉电时存储当前动态运行参数，重新上电后继续运行

15.提示功能：实时显示可用最大/最小流速；动态显示运行参数

16.提醒功能：运行到设定目标液量，声音报警提示

17.推力设置：可根据注射器规格设置合适的推力

18.外控功能：启停控制由外部信号或触点控制，控制方式：高电平（5-24v）、低电平、脉冲可选

19.脚踏开关：6.35脚踏开关插口，通过脚踏开关实现启停控制，

20.通信控制：RS485/USB可选，触控设置地址和波特率

21.状态输出：启停、方向

22.适用电源：AC 90V～264V  50/60Hz

23.工作环境：温度： 0～40℃     湿度：湿度20%-80% RH无凝露

24.存贮环境：温度：-10～60℃    湿度：湿度20%-80% RH无凝露

25.防护等级：IP31

26.产品尺寸（mm）：控制器：240*149*87.5（mm）   执行结构：163*34*34（mm）

订购信息

       M5202颅钻脑立体定位仪让颅脑钻孔只需要一秒钟，操作简单，易于掌握。不同型号钻头可用于大小鼠、猫、兔等动物头部颅骨钻孔、扩孔等。

技术参数

1.电源：AC220V±10% 50HZ

2.功率：65W

3.电机转速：普通颅钻调速范围为0~35000RPM、高速颅钻调速范围为0~50000RPM

4.电机允许电压：DC8~20V

5.最大堵转电流：3A

6.工作环境：温度：5~40℃；相对湿度：≤80%

7.脚踏开关寿命：≥1000万次

8.电源箱工作方式：连续方式

订购信息

       M5094大鼠适配器是脑立体定位仪标准配件，它通过一对耳杆、鼻和门齿夹固定大鼠头部，通过燕尾槽上下移动30mm（移动精度10um），以及水平方向移动范围50mm，满足不同体重大鼠的固定。

       M5059小鼠适配器通过上腭和门齿夹固定头部，头部可以上下调整使头骨处于水平或一定的角度。适配器上下调整范围为：30mm(-20mm～+10mm)，调整精度100um；适配器前后调整范围为43.5mm；头部可旋转角度范围为35度。
