一、 仪器功能介绍

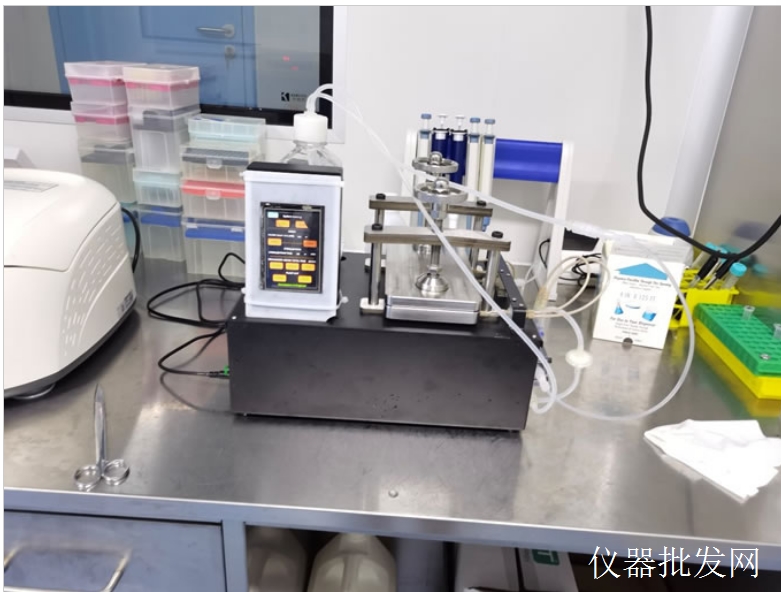

外泌体分离纯化仪
尺寸	长 35cmX 宽 25cmX 高 28.6cm
仪器功能	1、系统自动清洗（膜与管路）
	2、系统自动化灭菌
	3、外泌体浓缩液自动回收
	4、系统制冷功能（开机即启动）

BiWriter 外泌体分离纯化仪集成度高：

1、集成自动化臭氧灭菌功能，实现自动化灭菌；

2、集成制冷功能，保持外泌体活性；

3、先进的传感器与操控系统结合，具备自适应过滤压力调控功能，维持高效的外泌体切向流过滤；

4、自动样品回收功能，一键操控浓缩后外泌体的回收；

5、过滤效率高，1H 内完成 500mL 细胞上清液的 20 倍外泌体浓缩富集，4L 内完成 2L 细胞上清的 10 倍外泌体浓缩富集。

BiWriter 外泌体分离纯化仪采用 TFF 分离方法：

外泌体分离方法比较

相比于超速离心法、尺寸排阻色谱法、免疫亲和法、微流控芯片法，超滤法是目前外泌体浓缩分离的最高效方法。鉴于普通超滤容易因滤膜孔堵塞导致难以有效过滤，切向流超滤改变膜表面流体特性可有效减少滤膜孔堵塞，是超滤法中最具商业应用价值的外泌体分离方法。

BiWriter 外泌体分离纯化仪与国内同类型仪器比较

厂家	方法	仪器价格	耗材价格	主要市场局限
头部厂家 A	TFF	20W 以上	极高（1W以上）	设备昂贵，10L 浓缩的单次使用成本 1W 以上，适合于规模化的外泌体生产应用
头部厂家 B	TFF+超声	20W 以上	高	设备昂贵，处理时间长，适合科研级别外泌体回收。
BiWriter	TFF	10W 以下	低（200以下）	设备价格适中，理量0.5-2L,适合中等规模的干细胞 GMP实验室实现细胞培养废液的即刻回收

BiWriter 外泌体分离纯化仪纯化后的外泌体检测：

二、 BiWriter 仪器使用介绍

外泌体分离纯化仪自带制冷功能，在仪器开机后通过对过滤板直接制冷，带动整个管路内部的自动降温。该制冷功能的主要目的为保护脆弱外泌体，避免外界环境与仪器过滤过程做功导致的温度上升。

1、膜装

1、如上图所示，逆时针旋转仪器上部的两个手轮，将过滤隔板抬升。

1.2 、将超滤膜光滑面朝下，从过滤隔板的左侧装入过滤隔板下层（需要保证滤膜与隔板壁留有一定的缝隙，否者压紧后由于膜的重叠作用导致过滤隔板上下层不能有效贴合）。

1.3 、顺时针旋转两个手轮（需交叉或同时旋钮两个手轮，保证上滤板前后同时下降）至上过滤隔板卡入下过滤隔板凹槽内。用力反复旋钮 2 个手轮，至手轮不能用力拧动为止（建议在拧不动后，用仪器配备的长杆卡入手轮并再次拧紧）。

2、管路连接

如上图所示，将回流与样品回收的（1、2）管路连接至射流器，滤过液(3)管路连接至射流器，进液（4）管路连接至载样瓶，射流器回流口（5）连接到废液缸。

3、膜清洗

、如上图红框部分所示，选择要清洗的液体总量（如 300ml，500ml）。

3.2 、在灭菌瓶中加入超过清洗量的去离子水（或瓶装娃哈哈纯净水），并将灭菌瓶放在屏幕后的载物台上。

3.3 、点击红框部分的“START”按键，启动仪器的膜与管路清洗功能。

3.4 、清洗完毕后，界面会显示清洗完毕提示即表示已经完成清洗。

4、过滤前仪器的自动化灭菌

.1 、灭菌瓶中装入 500ml 的去离子水（或瓶装娃哈哈纯净水），瓶盖不得拧紧，保证可将瓶内的气体排��（灭菌时会产生臭氧）。

4.2 、为保证管路连接处的无菌，可在灭菌前，将 1，2，3，4，5 号管路接口喷上 3%过氧化氢，进行连接处的灭菌。

4.3 、将 5 号管路连接到灭菌瓶的回流管。

4.4 、红框部位点击选择灭菌时间，推荐时长为“120min”。点击红框内的“START”按键，启动灭菌程序。

4.5 、灭菌原理：仪器会自动产生臭氧经 0.22μm 滤膜，通过管道 6 进入射流器，与管路内的去离子水均匀混合制备��臭氧水。而后仪器自动开启或关闭管路，将所有的管路进行灭菌。

4.6 、如最求快速灭菌可在灭菌瓶中加入 3%过氧化氢，选择“60min”进行快速灭菌。

4.7 、灭菌过程可观察过滤隔板两侧是否有液体流��并再次交叉拧紧 2个手轮（膜装载时如直接手拧手轮，由于有空气存在导致的拧紧过程中压合效果不是十分理想）。

5、过滤隔板的耐压测试

1 、点击屏幕右上角的蓝色按键，切换屏幕至过“RUN SETTING”液面，直接点击“START”按键，进行压力测试。

5.2 、运行仪器 5min，期间观察是否有液体从过滤隔板渗��。如有液体渗��，则反复拧紧 2 个手轮，至液体不再渗��。

5.3 、点击“STOP”按键，结束压力测试。通过点击 2 次右上角的切屏按键，跳转回“Filter LOADING”页面。将 5 号管连接至废液瓶，并点击 “PUMP”按键将臭氧水排空。

6、外泌体浓缩与回收

1、点击屏幕右上角的切屏按键，将屏幕切换至“RUN SETTING”页面。

6.2 、将经过高压灭菌的样品瓶取��，将 4 号管与样品瓶的进液口连接，1 号管与样品瓶的回流口连接，2 号管与收集瓶连接，3 号口与滤过液收集瓶连接（样品瓶、收集瓶、滤过液瓶瓶盖不得旋死，保证常压状态）。注：样品瓶必需放在屏幕后的载物台上，系统在浓缩过程中才能感应液体变化，并依据设定的参数自动结束浓缩过程。
