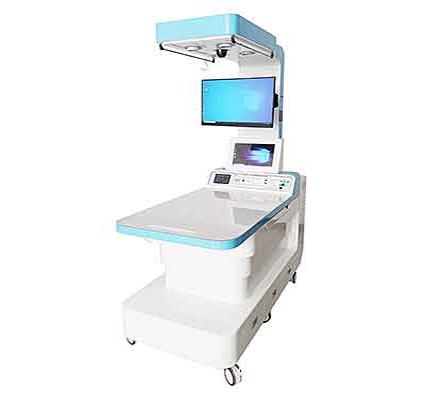

一体化生物医学信号采集系统 机能集成化信号采集与处理系统

集成化生物信号采集处理系统采用分体集成设计原则，同时集成了可移动实验平台、生物信号采集处理系统、生命维持系统、环境温度检测系统。实验教学、数据、报告处理无纸化，协助教师进行实验信息化管理。帮助科研工作者获取更客观、全面的实验数据，可运用于各项生理学、药理、病理生理学等实验。安徽，必海微

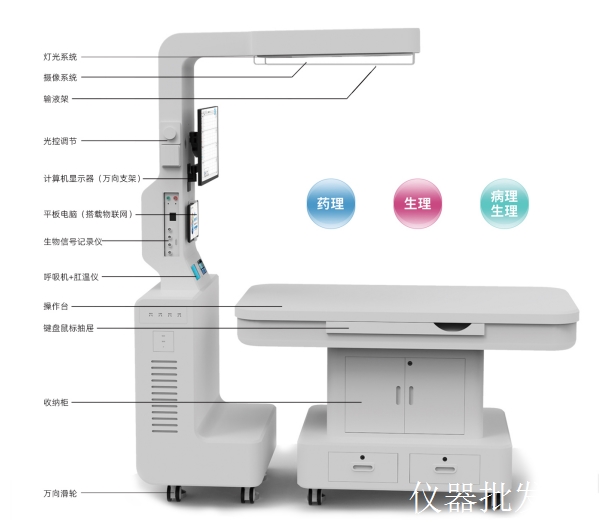

集成化设计：集成化生物信号采集处理系统采用，同时集成了可移动实验平台、生物信号采集处理系统、生命维持系统、环境温度检测系统以及同步演示系统、多媒体控制系统。

实验过程的全程监控：集成的摄像系统可以全程监控和录制实验过程，对于生理实验教学起到示范和监督的作用。

一、实验平台技术指标

1.1、整机外形尺寸：1700mm×740mm×2100mm（长*宽*高）；（I8792l9 5473）

1.2、实验台表面处理工艺：金属油漆，再喷一层光油，无异味，耐磨，易清洗；

1.3、机体结构：分离式 ，实验台与主机可分离，方便自由摆放适用不同的空间场景;

1.4、操作台界面具有插拔钥匙启动控制各模块电源功能;

1.5、物联网云平台集中控制系统：系统支持PC端、移动端、平板电脑等可以实现远程的控制，非蓝牙连接，不受距离限制。控制包括系统中的照明、呼吸机、呼吸的设置参数、操作平台升降、环境监测站、肛温采集、计算机工作站等，物联网云平台集中控制系统支持用户角色管理、系统管理、物联网管理等权限的设置功能，强大的物联网平台拓展功能，支持多类型设备统一管理；

1.6、集中控制系统支持管理账号的角色设置：超级管理员、管理员、普通用户等；

1.7、配套的云平台控制系统支持设备远联：系统兼容多台和多种实验设备，远程网络无线连接和控制，支持远程关机维护；

1.8、实验台面材质：ABS 工程塑料；

1.9、实验台面下屏蔽层：60目紫铜网，与外部接地端相连接；

1.10、实验台操作面积：1100mm×740mm（长*宽）；

1.11、实验台固定装置：带自锁式万向移动滚轮，整个操作平台可移动；同时带可伸缩平台固定支柱，保证实验平台的平稳固定；

1.12、输液架离台面高度：1200mm；

1.13、带环境温度测量精度：精度±0.1℃；

1.14、带小动物肛温测量精度：±0.1℃；

1.15、内置呼吸机潮气量：0.1～100.0ml可调；吸呼比调节：1:9～9:1(81种呼吸比)需提供视频演示；

1.16、内置摄像系统：顶部全景摄像机：20倍变焦，1080P高清摄像头；

1.17、实验照明系统：分组开关4×20W，自然光LED灯，方向可调，桌面照度可调，焦点可调；

1.18、外部接口：2个USB接口，1个网线接口，1个HDMI接口，8个220V电源插口；

1.19、显示器系统：23.8英寸；

1.20、可电动升降实验平台：实验平台桌面高度可由控制软件调节，调节范围为±12cm；

1.21、机能考试自主评价系统：分为管理员端，教师端，学生端。学生端系统界面由理论知识、实验步骤、实验结果、学生相互互动评分进行所做实验进行全面评分。加深学生实验的参与程度。教师端主要由评测管理，互评设置，题库管理，学校管理，成绩管理，评语管理六大模块组成。

二、生物信号采集处理系统硬件参数

2.1、采样频率：≥800KHZ，（每通道200K，100K,50K，20K,10K，5K，2K，1K,500Hz,200Hz,100Hz）;

2.2、模数（A/D）转换：16bit。

2.3传输方式：USB2.0高速实时传输，可以实现无缝续采（如：断电后再次打开可继续之前数据采样）。

2.4、直流增益：≥6档可调（1，5，25，50，100，250，500，1000）。

2.5、交流增益：≥10档可调（50，100，200，500，1000，2000，10000，20000，40000，50000）。

2.6、输入通道：≥4个通道，四个通道性能参数一样。

2.7、心电通道：12导联全导联心电接口，可以在软件上同时显示I、II、III、AVR、AVL、AVF、V1、V2、V3、V4、V5、V6共12导联心电波形。

2.8、低通滤波：≥16档可调（30K,10K,3K,1K,300Hz,100Hz,30Hz,10Hz,3Hz，直通）。

2.9、高通滤波：≥12档可调（0.001，0.005，0.01，0.02，0.05，0.1，0.2，0.5，1，3，直通）。

2.10、信号输入：1uv-500mv。

2.11、通道扩展：除心电通道外，任1个通道均可扩展为4个通道。

2.12、信号输入种类：数字信号和模拟信号都可输入。
