安徽必海微MD3000-D多道生物信号采集处理系统

MD3000-D多道生物信号采集处理系统

一.多道生理信号采集处理系统技术指标

1.硬件参数
1.1系统为WINDOWS操作系统或Linux+RTOS双操作系统，软件兼容64位和32位所有操作系统。CPU参照或相当于ARM+DSP双核处理；
1.2 物理采样通道数：4。
1.3 独立12导联全导联心电接口：可以同时采集12导联心电信号并可以同时显示在信号采集与处理系统界面上（系统自动扩展为12道信号采集系统进行采样）。
1.4物理采样通道与12导联全导联心电通道独立工作，可同时采样并同时在软件上显示（系统自动扩展为16道信号采集与处理系统进行采样）。
1.5物理采样通道扩展：根据通道上连接的不同型号扩展器，可将1个物理通道扩展为多个物理采样通道。例如：连接生理信号无线连接器，可以通过无线方式采集到六种生理信号，如心电、血压、呼吸和血氧等信号并传入到系统主机进行显示和记录。
1.6传感器自动识别：系统自动识别连接的传感器类型，自动按传感器类型设置采样参数，同时在软件界面上有具体提示界面。
1.7支持无线型通道传感器。
1.8增益：±1V ～±50μV。
1.9滤波：模拟、硬件数字滤波器双重滤波。
1.10最大采样率：800KHz。
1.11 AD转换器：16位4通道同步采样。
1.12信噪比：> 80dB。
1.13等效输入噪声：电压峰峰值 < 2.0μV。
1.14系统级联：2～4台设备级联。
1.15电源: DC 12V。
1.16硬件具有环境显示窗口：显示温度、湿度、大气压及设备连接情况。
1.17实验环境监测功能：可实时监测实验时的温度、湿度及大气压力等实验环境。
1.18设备使用情况记录：自动记录设备使用情况，包括首次使用日期，最近使用日期，累计使用时间和次数等，使用情况记录到硬件中。
1.19扩展功能：监听、记滴功能。
1.20设备内置刺激器。
（1）波形：三角波、方波、正负方波、正弦波或用户编辑波形。
（2）模式：恒流、恒压两种输出方式。
（3）电压：0～120V。（4）电流：0 ～150mA。
（5）高级程控刺激器，用户可以自定义刺激器的时间刺激序列。
2.软件参数
2.1软件显示通道数：1 ～64通道可变。
2.2同时反演文件数：4（可同时打开多个文件进行反演）。
2.3采样和反演同时进行：在信号实时采集过程中，可以同时打开以前记录的文件进行查看、对比、分析等操作。
2.4反演时不仅可以查看波形还可以同时播放反演信号声音，比如减压神经放电声音。
2.5通道差异化采样率：不同通道可设置不同采样率进行数据采样、不同采样率的信号可同步记录及同步显示。
2.6文件列表窗口：用户直接点击列表文件打开反演文件。
2.7浮动快速启动窗口：用户直接启动停止实验方便操作。
2.8软件外观：可由用户改变，可打开或隐藏信息显示、刺激、快速启动、文件列表等窗口，所有窗口可在屏幕范围内移动。
2.9实验报告管理：实验后学生可在信号采集软件中直接编辑实验报告，上传至实验室信息管理平台后，由老师进行网上批阅和管理。
2.10实验数据上传和下载：在信号采集软件中直接将实验数据上传至实验室信息管理中心，可在任何地方下载进行分析，相当于实验数据的云存贮。
2.11软件实验模块内嵌电子教材：包含实验目的和原理、实验对象、实验器材和药品、实验步骤和观察项目、注意事项、思考题、常规实验操作视频等。
2.12软件直接与虚拟仿真实验中心连接,为学生展示更多实验知识。
2.13软件自动升级功能：软件自动搜索服务器上的最新版本软件并提醒用户升级，用户确认后可自动升级，便于用户快速升级软件。
2.14用户意见自动收集：软件中含用户意见收集窗口，用户输入的任何意见可直接传到软件开发商，便于系统改进。
2.15实验设备使用记录：实验设备使用情况自动记录在硬件设备上，信号采集软件可自动收集硬件设备上的设备使用情况并上传至实验室信息管理中心服务器进行统计。
2.16数据导出：可导出原始实验数据及分析结果。
2.17数据剪辑：数据剪切，数据删除，剪辑出来的数据也可以单独保存。
2.18实验标签：反演数据中实验标签自定义，实验标签查询，实验标签移动等。
2.19通用数据处理：微分、积分、频率直方图、频谱分析、序列密度直方图、非序列密度直方图，平均动脉压曲线，平均心率曲线以及记滴趋势图等。
2.20波形叠加：叠加多次波形，叠加平均波形等。
2.21专用数据处理：血流动力学实验参数的分析、心肌细胞动作电位参数的测量、心功能参数分析，肺通气功能测量，突触后电位分析，心率变异分析，矢量图分析等。
2.22数据测量：单点测量、带标记的两点测量、区间测量、实时测量，可测量出波形的最大、最小、平均值，时间、频率、面积等参数。
2.23药理学参数计算工具：苯海拉明的拮抗参数（PA2、PD2）测定功能，按照Bliss法计算LD50、ED50值、计算t检验和半衰期值。
2.24 专用心率变异分析工具：增加专用心率变异分析工具。
2.25 定标工具：通过软件完成对传感器定标功能。
2.26 条件刺激触发：设定刺激触发的条件，在该条件出现后自动启动刺激功能。
2.27软件程序控制采样：用户可根据实验需要定义采样过程。
2.28自定义实验项目：专用自定义实验项目模块，用户可以根据自己科研需要创建新实验并保存，同时新实验的通道数，通道前景色及背景色，软件程控采样，刺激器等都可以自定义。也可以针对系统中全部实验参数进行修改。
2.29实验参数一键保存：在实验过程中通过硬件调节等操作调节实验数据达到理想状况下，可以一键保存当前实验参数。
2.30教师机中心控制：信号采集与处理系统教师机内置中心控制功能，自动连接当前网络内的全部学生机，锁定学生机使其不能进行其他任何操作，只能观看教师机上软件操作过程。
2.31固件自动升级：软件会判断硬件产品上固件软件是否为最新版本，对低版本的固件自动完成升级。
2.32软件配置功能：文件路径，软件外观等信息可以通过统一配置界面进行修改。在该界面上还能查看系统详细信息。

1-主机一台；生物信号采集处理系统分析软件1套；2-USB2.0信号线配件1根；3-屏蔽保护生物电信号输入线2根;刺激输出线1根;记滴输入线1根。4-进口三通1个；静脉测压管1根；5-血压传感器1个(-10~40kPa)定标型换能器6-肌张力传感器1个（0~50g) 定标型换能器

二、网络管理教学系统指标

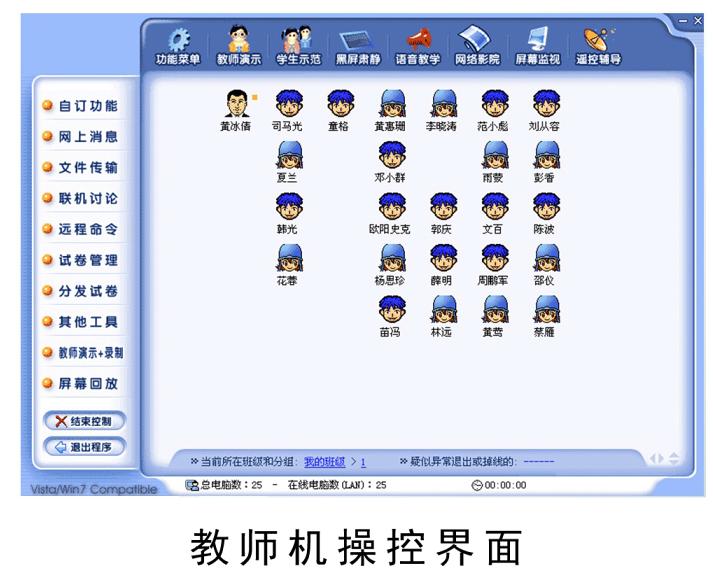

多媒体信息的网络教学功能。集电脑教室的同步教学、控制、管理、音视频广播、网络考试等功能于一体，并能同时实现屏幕监视和远程控制等网络管理的目的。它专门针对电脑教学和培训网络开发，可以非常方便地完成电脑教学任务，包括屏幕教学演示与示范、屏幕监视、遥控辅导、黑屏肃静、屏幕录制、屏幕回放、VCD/MPEG/AVI/MP3/WAV/MOV/RM/RMVB等视频流的网络播放、网络考试和在线考试、试卷管理和共享、网上语音广播、两人对讲和多方讨论、语音监听、联机讨论、同步文件传输、提交作业、远程命令、电子教鞭、电子黑板与白板、电子抢答、电子点名、网上消息、电子举手、获取远端信息、获取学生机打开的程序和进程信息、学生上线情况即时监测、锁定学生机的键盘和鼠标、远程开关机和重启、学生机同步升级服务、计划任务、时间提醒、自定义功能面板、班级和学生管理等。

三、生理实验与仿真实验教学系统

1. 可配套多道生理信号处理系统实验软件和高仿模拟实验、实验指导实现随意切换。

2. 每一个教学实验包括“实验指导、模拟实验、动手实验”三大部分。

3. 生理科学实验教学系统构成（共计约9个G的虚拟实验及视频和学习资料）。

多达74个实验项目（包含36项全实景高仿实验）和58项虚拟仿真视频实验，共计多大132个实验。

实验室：介绍生理科学实验室的仪器设备的配置、布置及环境。

仪器设备：介绍生理科学实验的仪器常识、常用仪器设备。

实验动物：介绍生理科学实验常用实验动物种类、品系、实验操作技术等知识。

实验视频：拥有生理学、病理生理学、药理学等操作视频近100部。

实验数据：7个实验项目的完整实验数据、48项实验数据样例及多道生理信号采集处理系统软件。

数据统计：介绍常用实验数据统计原理及Excel统计方法。

实验报告：介绍实验报告内容及规范格式，附有基础、综合性实验报告和研究创新性实验报告样例。

实验研究：介绍生理科学实验研究的基本方法及相关实验设计。

学习资源：含有基础、综合、研究创新性实验教学课件、众多的教学网站、学术期刊、经典实验视频等。

思考测验：十四类实验的自测多选。

4. 高仿实验

真实实验场景  实验仪器、装置、实验对象与真实实验现场情况一致，实验仪器界面和操作与真实的多道生理信号采集处理系统相仿。

真实实验数据  实验数据用多道生理信号采集处理系统、血气分析仪、血球计数仪等仪器从实验现场采集。

实验步骤按实际实验设计。

实验操作与实验对象的活动应用实景动画。

数据自动定量测量 实验数据进行生理指标的定量分析测量，并可导出至Excel。

有跨学科（三理）的综合性高仿实验。

有全定量的研究性高仿实验及数据统计案例。

5. 开放式系统

除高仿实验外，所有资源对用户开放。用户可根据自己教学需要用FrontPage编辑、修改、增加、删除系统的各项资料。
