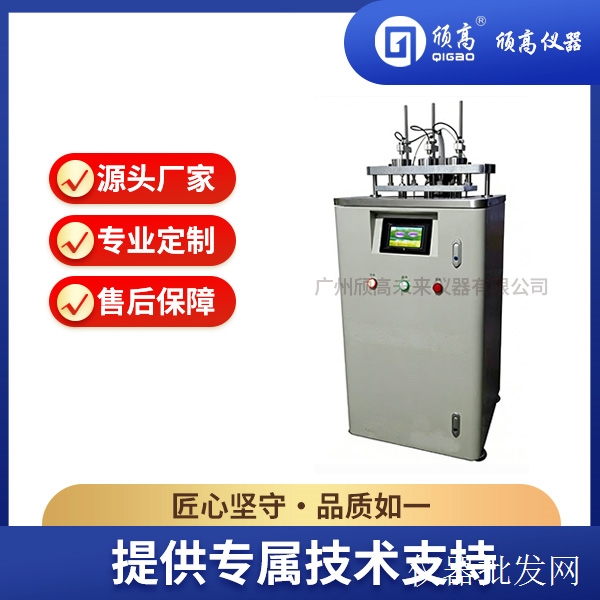

热塑性塑料维卡软化测定仪

一、产品概述：

本仪器制造符合中华人民共和国GB/T 1633-2000 《热塑性塑料维卡软化温度（VST）测定法》中的技术要求和有关规定。主要用于非金属材料（如：塑料、橡胶、尼龙、电绝缘材料等）的热变形及维卡软化点温度的测定。是化工企业、科研单位、大专院校等部门的理想测试工具。由于采用高品质工业控制模块和液晶触摸屏及电子元器件，构成高精度数据采集和控制系统，保证了温度控制精度和数字采样精度，仪器操作简单方便，仪器运行稳定可靠。本系统符合ISO75-1993，ISO306-1994 ，GB1633-2000，GB1634-2000等标准的要求。

二、GB/T 1633-2000规定：

当匀速升温时,测定在规定给出的某一种负荷条件下标准压针刺入热塑性塑料试样表面1mm深时的温度。

1、每个受试样品使用至少两个试样.试样为厚3~6.5圆形.表面平整、平行、无飞边。试样应按照受试材料规定进行制备。如果没有规定.可以使用任何适当的方法制备试样。

2、如果受试样品是模塑材料(粉料或粒料).应按照受试材料的有关规定模塑成厚度为3~6.的试样。没有规定则按照GB/T 9352.GB/T17037.1或GB/T11以遵照其他能使材料性能改变尽可能少的方法制备试样。

3、对于板材.试样厚度应等于原板材厚度，但下述除外:

a)如果试样厚度超过6.

b)如果板材厚度小于3mm.将至多三片试样直接叠合在一起.使其总厚度在3~6.5片厚度至少为1.5mm。厚度较小的片材叠合不一定能测得相同的试验结果。

4、所获得的试验结果可能与制备试样所用的模塑条件有关，虽然此依从关系并不常见。当试验的结果依赖于模塑条件时.经有关方面商定后可在试验前采用特殊的退火或预处理步骤。

三、HSY-1633 热塑性塑料维卡软化测定仪的主要功能特点：

1.本机由PLC控制、5寸高清触摸屏操作、AD模块进行位移采数、温度由温度控制器采数处理，实现单机和电脑双控模式。（告别单板机时代进入数字工控时代并可摆脱电脑的依赖）。

2热变形、维卡采用不同的操作界面，实现一套系统两套独立运行程序。

3变形量自动计算也可手动设定（热变形、维卡独立设定）热变形根据试样的相关尺寸及跨距自动设定变形量，3秒后可以手动设形量极大的满足不同客户不同标准的要求。（真正实现过时机型）维卡 进入维卡系统自动设定变形量为1000um,也可根据不同标准自行定。（如电器检测标准均为100um）

4.仪器采用软件和硬件多重温度保护功能（自动切断交流加热电源）

  软件部分  温度超设定上限温度、试验正常结束、停止状态。

  硬件部分  温控系统外单独加装一套温度保护装置。当油温超过保护装置设定温度自动切断交流加热电源，即使控制系统出现故障也能保证运行过程甲基硅油的使用安全，保证仪器的安全可靠。

5.触摸屏控制及电脑双重控制

单机试验过程中操作方便快捷，自动化程度高，试验结束自动显示结果和平均值并停止加热。

电脑操控时操作界面和报告画面一屏显示，试验结束后自动结束、自动存储报告图片，精确可信，信息量大；同时可以查询不同时间的温度及变形数据并可打。

6.电脑操作试验结果自动以图片形式记录在硬盘上作为保存资料并可随时打印输出，便于日后查阅和比较。

7.数据准确

  温度传感器为贺利氏PT100，精度高，线性好，无零飘。

  位移传感器采用差动式位移传感器稳定可靠。

  PLC采用台达ES系列运算速度快、运行稳定。

8.搅拌系统采用双直流电机循环搅拌，油箱内温度均匀，试验结果平均偏差小。

9.抗干扰能力强、数据传输速度快

  AD转换模块采用的光电隔离式数字模块，抗干扰能力强。

  AD模块与PLC采用的MODMUS-RTU485传输方式，数据传输速度快且稳定。

10.2022新版本采用升降电机自动升降自动加载，一种样条反复试验无需多次位移调零，升起自动卸载，下降自动加载，工作效率。

四、HSY-1633 热塑性塑料维卡软化测定仪的主要技术参数：

1 温度控制范围：油温～300℃

2 温度分辨率：0.1℃

3 温度控制误差：±0.5℃

4 升温速率：120±1℃/h、50±0.5℃/h、其他

5 变形传感器磁芯长度：10mm   变形传感器分辨率：0.001mm

6 变形测量误差：±0.005mm

7 试样工位及温度传感器数量：6个（1位1温）

8 加热介质：甲基硅油（100厘斯以下,闪点300℃以上客户自备）

9 加热功率：6KW

10 冷却方式：150℃以下水冷，150℃以上自然冷却

11电源（主电源）：220V±10%，30A，50Hz

12负载杆及托盘的质量：76±2g

13试样支承跨距：64mm、100mm

四、配置：

配重砝码             2套       单位：g
