集成化信息化信号采集处理系统、一体化生物医学信号采集系统、信息化集成化信号采集与处理系统

一、实验平台技术指标

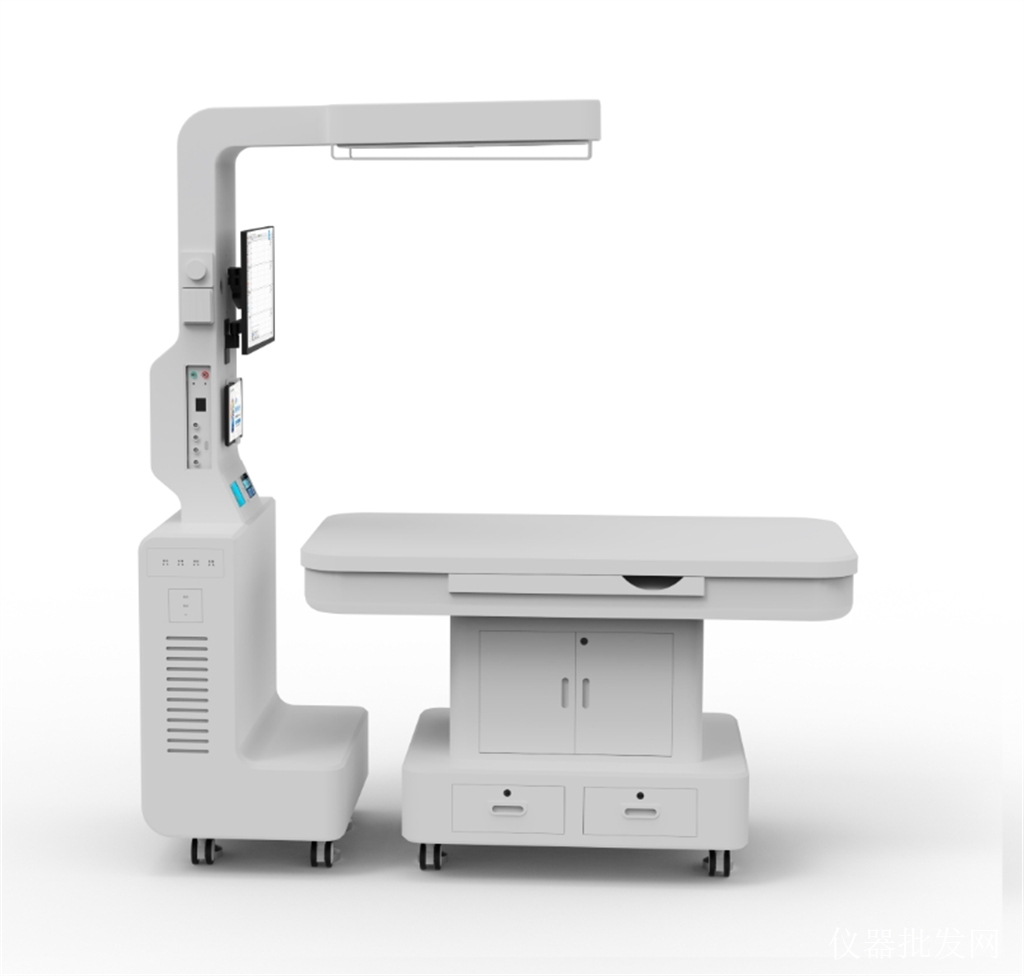

1.1、整机外形尺寸：1700mm×740mm×2100mm（长*宽*高）；

1.2、实验台表面处理工艺：金属油漆，再喷一层光油，无异味，耐磨，易清洗；

★1.3、机体结构：分离式 ，实验台与主机可分离，方便自由摆放适用不同的空间场景;

1.4、操作台界面具有插拔钥匙启动控制各模块电源功能;

★1.5、物联网云平台集中控制系统：系统支持PC端、移动端、平板电脑等可以实现远程的控制，非蓝牙连接，不受距离限制。控制包括系统中的照明、呼吸机、呼吸的设置参数、操作平台升降、环境监测站、肛温采集、计算机工作站等，物联网云平台集中控制系统支持用户角色管理、系统管理、物联网管理等权限的设置功能，强大的物联网平台拓展功能，支持多类型设备统一管理；

1.6、集中控制系统支持管理账号的角色设置：超级管理员、管理员、普通用户等；

1.7、配套的云平台控制系统支持设备远联：系统兼容多台和多种实验设备，远程网络无线连接和控制，支持远程关机维护；

1.8、实验台面材质：ABS 工程塑料；

1.9、实验台面下屏蔽层：60目紫铜网，与外部接地端相连接；

1.10、实验台操作面积：1100mm×740mm（长*宽）；

1.11、实验台固定装置：带自锁式万向移动滚轮，整个操作平台可移动；同时带可伸缩平台固定支柱，保证实验平台的平稳固定；

1.12、输液架离台面高度：1200mm；

1.13、带环境温度测量精度：精度±0.1℃；

1.14、带小动物肛温测量精度：±0.1℃；

1.15、内置呼吸机潮气量：0.1～100.0ml可调；吸呼比调节：1:9～9:1(81种呼吸比)需提供视频演示；

1.16、内置摄像系统：顶部全景摄像机：20倍变焦，1080P高清摄像头；

1.17、实验照明系统：分组开关4×20W，自然光LED灯，方向可调，桌面照度可调，焦点可调；

1.18、外部接口：2个USB接口，1个网线接口，1个HDMI接口，8个220V电源插口；

1.19、显示器系统：23.8英寸；

 1.20、可电动升降实验平台：实验平台桌面高度可由控制软件调节，调节范围为±12cm；

1.21、硬件具有传感器自动识别窗口：可以识别插入的传感器，帮助学生和使用者了解设备传感器知识。OLED显示，直观清晰。

二、系统参数

2.1、传输方式：USB2.0高速；采样速度：0-1000KHz/S，采样频率随意可调。

2.2、模数（A/D）转换精度：16bit；放大倍数（输入范围）：5~40000倍程控切换。

2.3、输入通道：5个通道，四个通道性能参数一样，一个多导联心电专用通道。且具有通道扩展功能，可以变成多通道组合。

2.4、输入噪声：<2uv；温漂：<1uv/4h；共模抑制比：>120dB；信噪比：>100dB。

2.5、滤波方式：模拟滤波和数字滤波。

★2.6、刺激输出通道：2个通道，刺激器带光电隔离，七种刺激模式：单刺激、串刺激、主周期刺激、自动频率刺激、自动波宽刺激、自动幅度刺激、自动间隔刺激。全程控调节三组输出：0~5v、0~10v 、0~100v（每一档可以随意可调）。并具有刺激中断功能，刺激过程中如需提前中断，可由软件控制刺激中断。

★2.7、标记功能：可以在实验前、实验中、实验后，随时在实验中的任意时刻打标记。并且可以在实验过程中任意几个通道同时进打标记，方便药理实验的记录与观察。

2.8、采样模式：手动和自动，并可以自动识别传感器的参数设置；每个通道采样走纸速率可以独立可调。

2.9、设备使用情况：自动记录首次使用日期，最近使用日期，累计使用时间和次数等

2.10、实验环境情况：可以把实验验温度、湿度、大气压以及计算机配置存贮到记录文件中

2.11、软件界面方式：采用国际流行IE风格 ，中英文界面，方便国际留学生研究、交流。

★2.12、数据统计方式：各类实验有专业计算模板。如心电实验：可统计P波幅度、P波时间、R波幅度 、P-R时间、QRS时间、T波幅度、T波时间、Q-T时间、心率等。

★2.13、实验模块：开放式的实验模块，用户可以任意添加、编辑、删除实验模版。 2.14、存盘方式：常规保存、选择保存、记录保存、断电保存（即突然断电或其它意外时文件不会造成丢失）。

★2.15、实验过程中如发生硬件突然断电等意外，无需重启软件和存盘等操作，只需再次开启硬件设备，即可继续采样，不会造成数据丢失，确保了整个实验的连贯性和完整性。 ★2.16、单窗显示：可将四通道波形叠加在同一基线上，以方便各个实验进行纵向比较。 2.17、拓展功能：除常规实验外还可做科研实验，如脑LTP实验、微循环观察、胃肠电、心肌细胞动作电位、呼吸睡眠等。 2.18、自动进行设备级联，可以扩展成64通道以便进行科研实验。

★2.19、具有摄像模块，可在系统上添加视频视教系统，并可通过生物信号采集系统软件调控摄像头的图像大小、距离远近、清晰度等参数。

2.20、可以自由设置软件菜单，可以直接打开最近曾打开的几个实验文件，可以多通道数据混合显示。

三、鼠兔手术解剖台

3.1、一体化全合金设计成型（非ABS塑料材质），表面阳极氧化处理，坚固耐用，止扣式捆绑。（需提供视频文件证明）

3.2、贴片式数字控温系统，范围：室温——45℃、不会烫伤动物，控温精度：1℃。

3.3、加热区域：兔440×145（误差≤10mm），鼠250×145（误差≤10mm）；

3.4、外形尺寸：兔750×340×100mm（误差≤10mm），鼠260×160×80mm；（误差≤10mm）；

3.5、废液盒隐藏式设计可180度旋转取出，废液收集槽具有多选择性，可暂存废液，也可将废液及时排出。

3.6、不锈钢立杆。

四、配套附件技术参数

4.1、生物信号采集与分析系统附件包 配置包含：血压换能器1个、动脉夹2个、三通1个、蛙心夹2个、蛙足钉8颗、蛙心插管1根、蛙心管夹1个、蛙板1个、动脉插管3根、心电夹4只、张力换能器1个、万向双凹夹2个、血压传感器夹持器1个、神经屏蔽盒1个、呼吸流量换能器1个、万向支架1个、二维调节器1个、气管插管3根、保护电极1个、刺激电极1个、神经引导电极1个、刺激输出线1根、信号输入线2根、记滴线1根、信号延长线1根、污物缸1个、剪毛器1个，不锈钢大小鼠悬尾夹1个。 4.2、高级手术器械包 配置包含：普通剪刀1把、眼科剪1把、手术剪（直尖头）1把、手术剪（弯圆头）1把、手术刀1把、止血钳（直）2把、止血钳（弯）2把、组织钳2把、蚊氏止血钳2把、持针钳1把、解剖镊1把、眼用镊（弯）1把、眼用镊（直）1把、显微镊1把、玻璃分针2根、毁髓针1根、锌铜弓1个、医用缝合针11包、医用缝合线3包、灌胃器（大鼠）1根、灌胃器（小鼠）1根、兔开口器1个。
