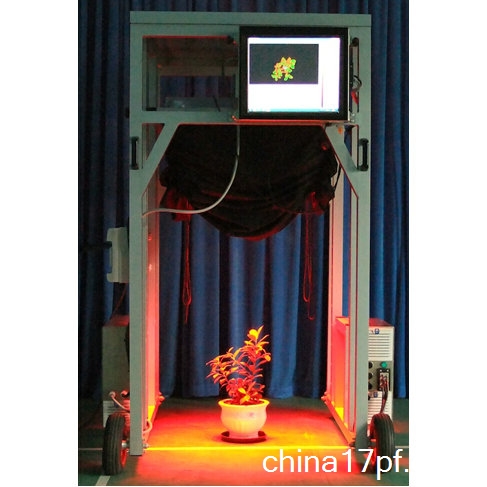

FluorCam野外移动式大型叶绿素荧光成像系统

FluorCam野外移动式大型叶绿素荧光成像系统专为原位植物表型成像分析及生理生态研究而设计，成像面积可达35×35cm，系统装配在一个可以自由移动的支架上，高度可调，适用于温室乃至野外植物的光合生理研究、植物Phenotyping、植物胁迫生理及抗性筛选、植物优良品种选育、植物生态毒理学研究等。

功能特点

1）是世界上单幅成像面积最大的叶绿素荧光成像系统，达35×35cm，可对整株植物及多株植物同时进行叶绿素荧光成像分析

2）整套系统装配在具备4个轮子的支架上，可在野外自由移动，非损伤原位对植物进行叶绿素荧光成像研究

3）可进行自动重复成像测量，可设置两个实验程序（Protocols）自动循环成像测量，成像测量数据自动按时间日期存入计算机（带时间戳），从而实现无人职守自动监测功能

4）可选配RGB成像分析模块，用于植物形态测量分析等

5）在没有交流电的情况下，可选配直流供电单元供电

技术指标

• 移动式大型植物荧光成像，成像面积可达35×35cm，具移动轮和暗适应屏幕
• 镜头及光源高度20cm–150cm可调，从而适于不同生长类型不同高度植物的原位非损伤荧光成像测量
• 测量参数包括F0，F0’，Fs，Fm，Fm’，Fp，FtDn，FtLn，Fv，NPQ_Dn，NPQ_Ln，Qp_Dn，Qp_Ln，qN，QY，QY_Ln，PARabs，Rfd等50多个叶绿素荧光参数
• 高分辨率、高灵敏度2/3”CCD，10.2x8.3mm阵列，最高可达1392x1040像素（15fps），像素大小6.45微米；可2x2、3x3、4x4像素叠加以提高灵敏度和时间分辨率；高速USB2.0图像传输，480Mbits／秒
• 自动测量分析功能：可预设1个试验程序，系统可自动测量储存，数据文件自动按时间命名
• 配置有通用叶绿素荧光成像测量实验程序（protocols），包括Fv/Fm Protocol，Kautsky诱导效应Protocol，荧光淬灭分析Protocol，客户定制光响应曲线及PAR吸收成像测量等
• 橙色、白色和红外三色激发光，LED光源板72×72 cm，3x64 LEDs
• 双色光化学光，标配光化学光1强度达350µmol(photons)/m².s、光化学光2强度达550µmol(photons)/m².s，饱和光脉冲可达3500µmol(photons)/m².s
• 防水设计（选配），用于野外实验测量
• FluorCam叶绿素荧光成像分析软件，具Live（实况测试）、Protocol（实验程序选择）、Pre–processing（成像预处理）、Result（成像分析结果）等菜单
• Protocol实验程序可自由编辑，用户也可利用Protocol菜单中的向导程序模版自由创建新的实验程序
• 成像预处理可以自动选区或手动选择不同形状、不同数量、不同位置的区域（Region of interest，ROI），成像分析结果包括高时间解析度荧光动态图、直方图、不同参数成像图、不同ROI的荧光参数列表等
• 数据分析具备“信号计算再平均”模式（算数平均值）和“信号平均再计算模式”，在高信噪比的情况下选用“信号计算再平均”模式，在低信噪比的情况下选择“信号平均再计算”模式以过滤掉噪音带来的误差
• 具触摸屏，可通过触摸屏操作和数据浏览
• 规格大小：192cm（高）x 125cm x 100cm
• 供电电压：380V三相交流电，另具备野外发电机供电单元
